石油/天然氣管道SCADA方案

背景

隨著IT技術的發展，工業現場總線越來越成熟、采用數字化技術的現場設備越來越普遍。因此，對自動化系統的數字化水平、綜合集成性能、可靠性、直觀性、信息化程度及維護簡便性均提出了更高的要求。

在石油\天然氣管道行業，包括原油、成品油和天然氣管道，傳統的自控SCADA方案，仍然采用電信號的方式，通過PLC的IO卡件來連接壓力表、溫度表、電動閥門、流量計、泵等的信號和控制，只有少量的專用子系統才采用串行通信的方式接入站控的PLC系統中。這種傳統方案，造成了需要采用大量的連接電纜和PLC的IO卡件、過長的施工周期和復雜的施工難度，以至在設計時即時刻需要考慮次要信息的取舍，從而使運營維護變得困難，對于設備或系統的升級也存在施工復雜的障礙。

因此，如何使石油\天然氣管道SCADA系統更簡化、更可靠、更高效、信息量更大和自動化水平更高、使用更簡單、維護更方便，根本在于整個SCADA系統的設計方案。

上海藍昱電子憑借業內經驗豐富的SCADA專家團隊、產品研發團隊，致力于開發未來智能化的SCADA系統產品。結合當前上海藍昱電子的全冗余型閥門環網通信控制器、全冗余型通用現場總線協議網關、全冗余型多協議SCADA廣域通信單元和安全數據隔離模塊等產品，以及當前的成熟的工業網絡通信技術和基于UNIX或WINDOWS的大區域SCADA軟件系統，設計智能、簡潔、高效及安全可靠的SCADA系統。

?

站控SCADA系統方案

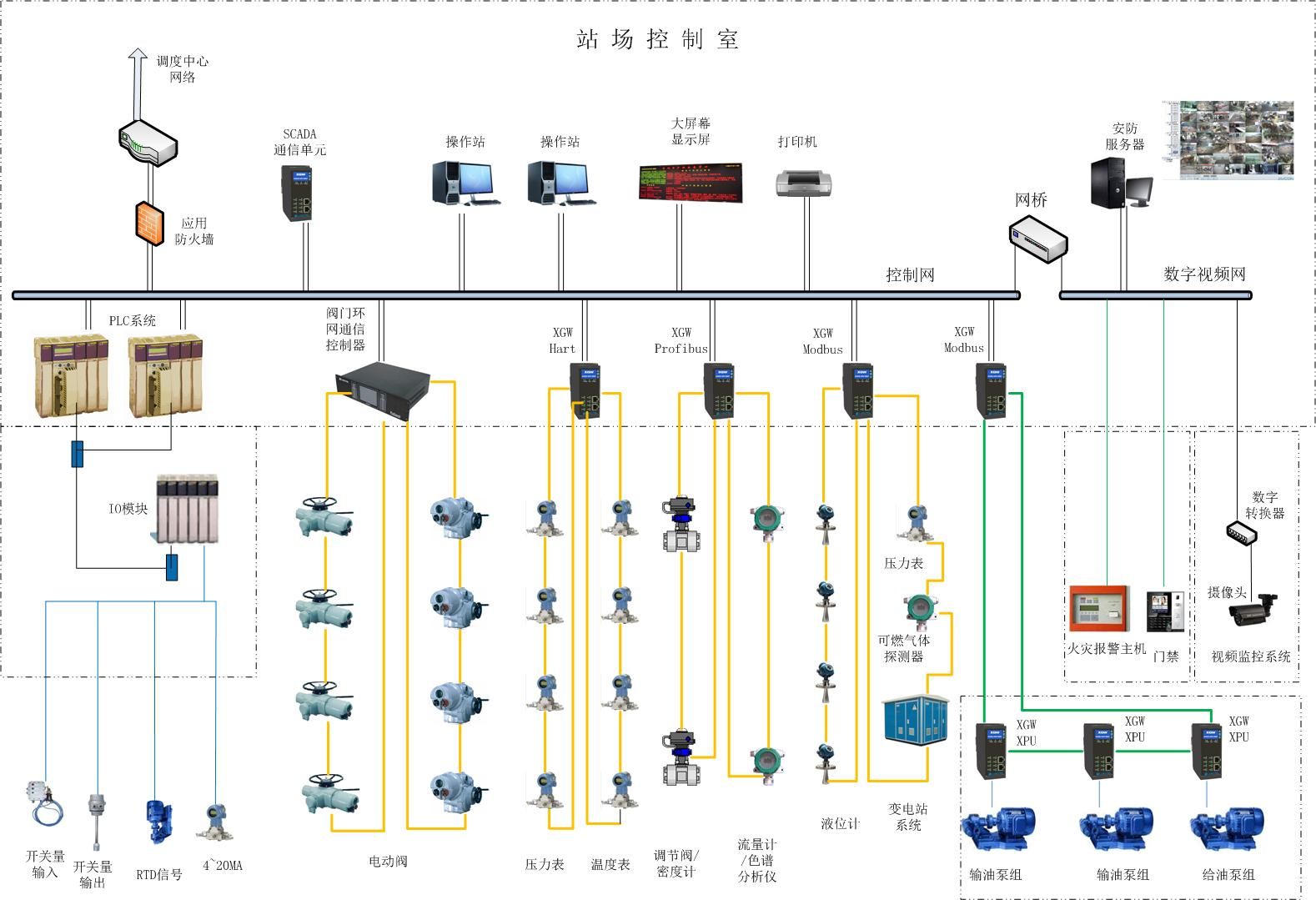

系統硬件全部采用高可靠性的冗余硬件構成，控制網絡也采用冗余結構，現場總線采用分段環網結構，系統軟件也采用雙機冗余架構，充分保證系統的高可靠性和高實時性。系統結構圖如下。

現場采用帶Hart協議或Modbus協議的壓力表和溫度表等，通過現場總線環網由冗余型XGW網關接入PLC系統；現場采用Hart協議或Modbus協議或Profibus協議的流量計、調節閥、密度計和色譜分析儀等，也通過現場總線環網由冗余型XGW網關接入PLC系統；現場大量的電動閥門，則通過專門的閥門環網通信控制器接入PLC系統；現場采用Modbus協議的液位計通過現場總線環網由冗余型XGW網關接入PLC系統；現場泵組的RTD、震動等信號，則通過安裝在現地的冗余型XPU單元接入PLC系統；現場采用Modbus協議的可燃氣體探測器也通過現場總線環網由冗余型XGW網關接入PLC系統；現場剩余的少量IO，則由PLC系統所帶的IO卡件接入。

通過分區域、分協議的現場總線環網，高速高可靠的把現場設備、儀表、傳感器等接入PLC系統，減少了站控系統所占用的空間、機柜和IO卡件，減少了現場設備、儀表、傳感器到PLC機柜的連接電纜，使控制間極為簡潔，現場走線簡單明了。

在系統功能上，由于采用了數字化通信技術，除了傳統獲取的單點儀表信號外，還能夠獲取儀表、設備的狀態，以及能行遠程進行診斷、設置修改等，豐富了信息量，滿足遠程維護、診斷和恢復的運營維護需求；采用全冗余的硬件和現場總線環網通信結構，則滿足了SCADA系統對高可靠性和故障快速恢復的要求。

該SCADA方案的類似方案在國外也有提出，但由于缺少采用現場總線環網通信結構的高可靠性全冗余硬件，很難滿足系統對高可靠性高實時性的要求，而很少采用該方案實施，有個別案例的實施，也存在復雜的系統結構設計、功能不足，而沒有真正做到簡化系統的目的。

?

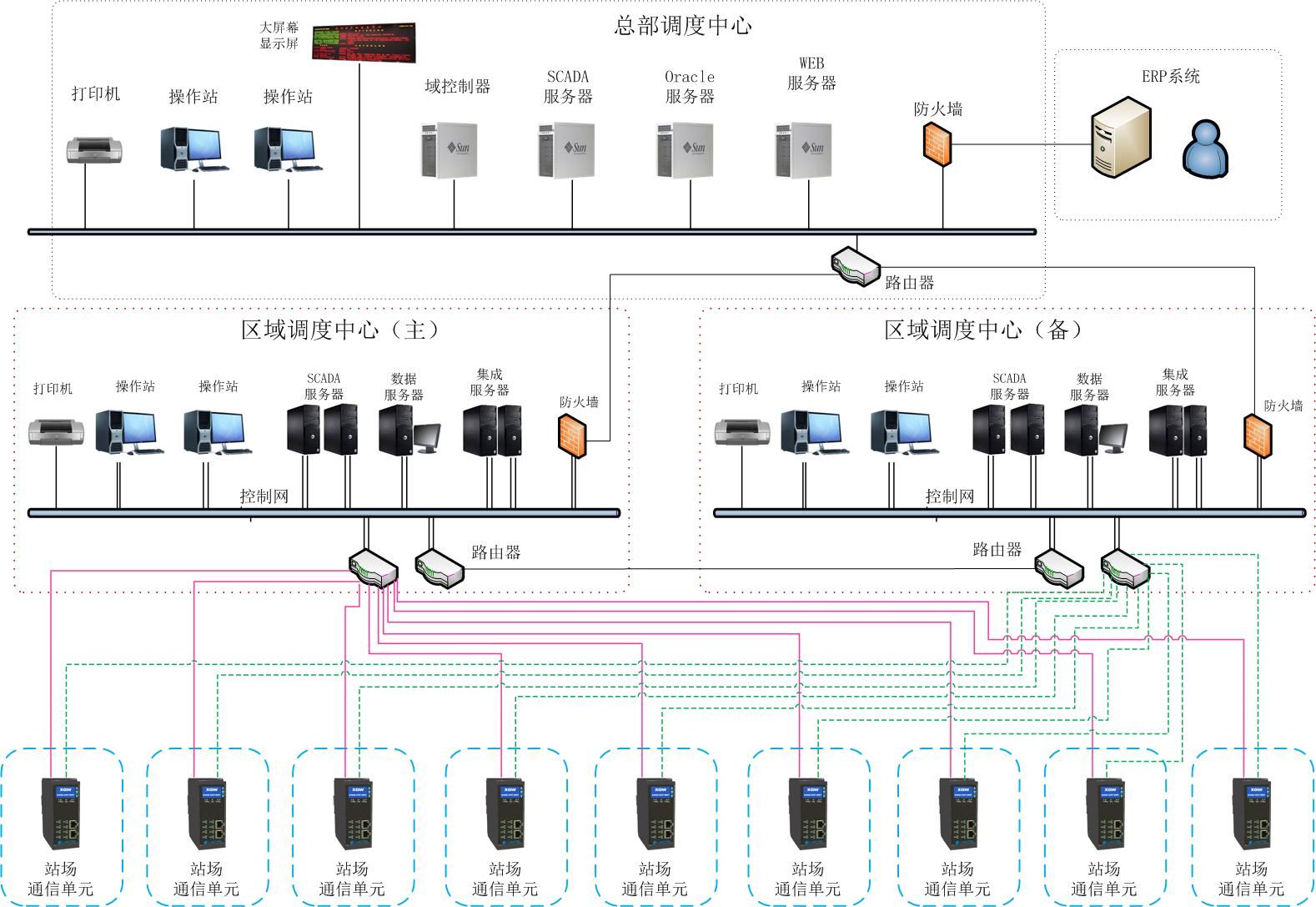

大區域/總部調度中心SCADA系統方案

作為管道行業，屬于國家或地區城市的基礎設施，無論是原油、成品油、天然氣還是水利、自來水、污水處理等等，都是大范圍、大區域的運營管理，需要一個或多個調度中心來進行生產調度。

藍昱公司作為一個專業的SCADA方案和服務供應商，擁有一個專業的SCADA系統團隊，團隊成員均為在管道、水利、電力等行業具有十多年的實際工程經驗，成功實施多個中石化、中石油、國家級水利項目的大型大區域SCADA系統。主要管理人員具有美國PMP項目管理證書。

作為大型調度中心SCADA系統，具體的方案均需要具體的項目需求，進行量身定制，以保證系統的可靠、安全、高效、經濟、維護簡便等。以下針對當前大型調度中心SCADA系統中最大的缺點-缺少能夠滿足冗余要求的站場協議通信單元，通過采用藍昱公司最新開發的多協議站場協議通信單元，來實現高效高可靠性的SCADA系統方案。

該協議通信單元采用工業級寬溫器件，CPU、電源、網絡等全部采用硬件冗余設計，實時操作系統、通信協議采用軟件冗余設計，支持包括IEC104、DNP3.0等國際通用SCADA協議，并能支持多調度中心、多鏈路冗余通信。
